掃描電鏡(SEM)自問世以來，已成為材料科學、生物學等領域不可或缺的研究工具。然而，常規掃描電鏡(CSEM)在樣品制備及成像方面存在明顯局限：需要高真空環境、樣品必須導電或經過導電處理（低電壓成像可不鍍導電膜），且必須處于干燥狀態。這些限制極大地約束了其在某些領域的應用潛力，特別是對于濕態樣品或絕緣材料的研究。
環境掃描電鏡(ESEM)技術的出現，為克服這些限制提供了新的解決方案。
ESEM與CSEM的技術差異
傳統CSEM通過在高真空環境下，將電子束以光柵方式掃描樣品表面，并收集樣品發射的電子來實現成像。這些電子主要包括兩類：一是低能二次電子(≤50 eV)，由非彈性碰撞產生；二是背散射電子(>50 eV)，來自接近180°散射的彈性碰撞。CSEM要求整個電鏡腔室維持高真空狀態，以避免空氣分子對電子束及發射電子的干擾。
相比之下，ESEM在保持電子槍區域高真空的同時，允許樣品室內存在低壓氣體環境，最高可達約4000Pa。這種差異化設計通過差分抽氣技術實現，形成從電子槍到樣品室的壓力梯度(如圖1a所示)。

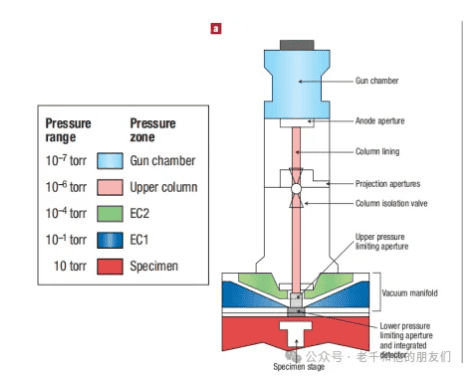

圖1 ESEM)示意圖。a,ESEM中的不同壓力區。電子槍可以保持在高真空狀態，而通過差分抽氣和限壓光闌系統，可使腔室維持在幾托甚至更高(1托=133帕)的壓力下。
這一創新使ESEM能夠在接近大氣壓的環境中觀察樣品，從而為研究濕態樣品和非導電材料提供了可能。
ESEM的核心技術優勢
ESEM相較于CSEM的優勢主要體現在兩個方面：首先，ESEM能夠在氣體環境下直接觀察濕態樣品，尤其是當氣體為水蒸氣時，可以保持樣品的天然水合狀態。這一特性顯著簡化了樣品制備流程，避免了傳統SEM中復雜的干燥、固定等處理步驟，極大地減少了人為因素對樣品結構的干擾。
其次，ESEM解決了非導電樣品觀察中的電荷積累問題。在氣體環境中，由電子束與氣體分子碰撞產生的離子能夠漂移回樣品表面，中和累積的負電荷，從而消除了對絕緣樣品進行導電鍍膜處理的需求。這不僅簡化了樣品制備過程，還保留了樣品的原始表面形貌和化學性質。
ESEM的工作機理與信號檢測
氣體環境下的電子傳輸機制
在ESEM中，電子束需要穿過氣體環境到達樣品表面。令人好奇的是，為何氣體存在不會嚴重影響成像質量？這是因為ESEM通過精心設計，將電子在氣體中的傳播距離限制得盡可能短，使大多數入射電子避免發生大角度散射。這種設計形成了一個銳利的中心探針，周圍伴隨著較寬的“電子裙“，本質上構成一種背景直流信號。

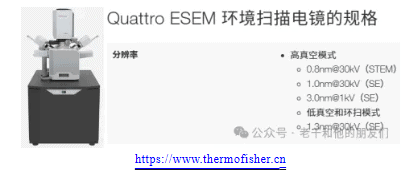

雖然這會導致信噪比下降，使圖像質量略有降低，但目前ESEM可實現的最佳分辨率已達到約1.3納米，對于大多數應用而言完全可以接受。
https://www.thermofisher.cn
?
獨特的信號檢測機制
ESEM中的氣體不僅擴展了可研究的樣品范圍，還在信號檢測過程中扮演關鍵角色。當樣品發射的電子(特別是低能二次電子)穿過氣體層時，它們與氣體分子發生碰撞，產生電離效應，觸發級聯放大過程(圖1b)。隨后，這些電子被帶有正偏壓的專用檢測器捕獲。

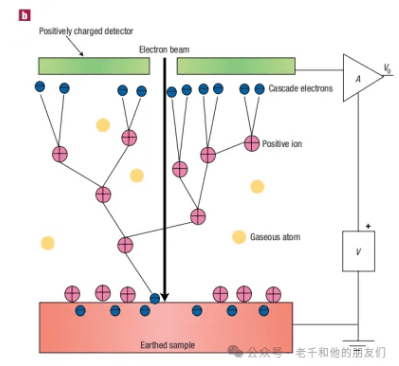

圖1?b,級聯放大過程。此過程發生在腔室內，其中氣體分子被樣品發射的電子電離。每次電離碰撞都會產生一個次級電子，該電子與原始電子一樣，被加速朝帶正電的探測器運動，在到達探測器的途中可能發生進一步的碰撞。正離子則漂移回樣品表面。
?

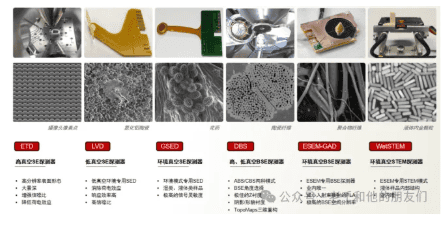

值得注意的是，ESEM使用的檢測器與CSEM中常用的Everhardt-Thornley檢測器不同，后者無法在高氣體壓力下正常工作。

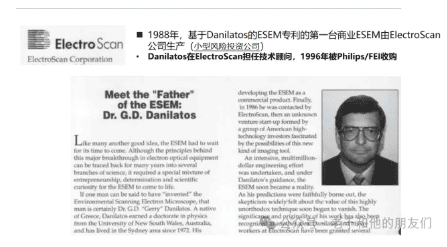

原始的ESEM(由FEI/Philips開發)通過檢測氣體中的電荷流來采集信號。隨后，市場上出現了更多所謂的“可變壓力-VP”電鏡設備（例如?“WET SEM”、“LV-SEM”、“Natural SEM”、“ECO-SEM”、“VP-SEM “等），盡管這些儀器通常在較低壓力下運行，無法像ESEM那樣完全保持水合樣品的自然狀態。
ESEM在材料研究中的應用

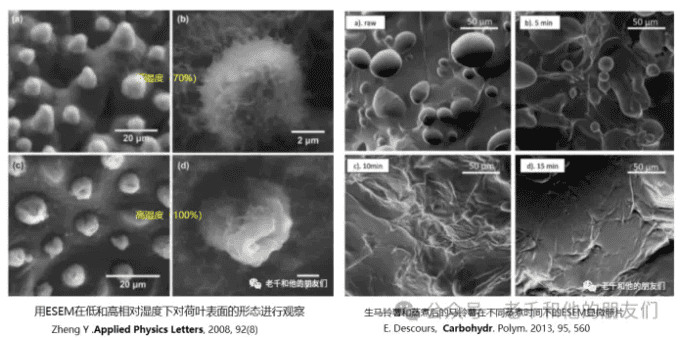

濕態樣品的原位觀察
ESEM最顯著的優勢之一是能夠?qū)駪B(tài)樣品進行原位觀察。為了實現這一目標，需要精確控制樣品室內的溫度和壓力條件，使其保持在水的飽和蒸汽壓曲線上或附近(圖2)。在室溫條件下，維持飽和水蒸氣壓需要較高的氣壓，實際操作中較為困難。因此，最佳方案是將樣品溫度降至略高于冰點，此時僅需適度氣壓即可穩定水分含量。這通常通過配備珀爾帖冷卻芯片的樣品臺來實現。?

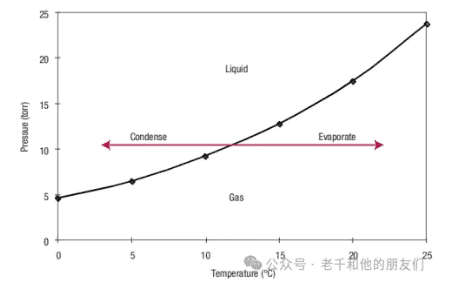

圖2?水的飽和蒸氣壓與溫度的關系。圖中顯示了ESEM的有效工作條件范圍；可以看出，通過對溫度進行微小調節即可改變樣品的狀態。
?
圖3a展示了聚甲基丙烯酸甲酯乳膠的膠體分散液，其中直徑約250納米的球形顆粒漂浮在連續水相中。通過ESEM，研究者可以觀察到顆粒的布朗運動，以及顆粒間的相互作用和聚集過程。通過精確調控溫度和壓力條件，可以在觀察過程中實時改變樣品的水合狀態，研究顆粒聚集行為(圖3b)。這種能力使ESEM成為研究膠體系統、水泥材料以及表面現象的理想工具。

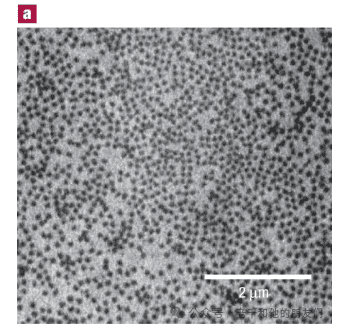

圖3?不同條件下膠體分散體系的ESEM圖像。a,250納米聚甲基丙烯酸甲酯乳膠顆粒在水中的膠體分散體系。這些顆粒發生布朗運動并可能相互碰撞。

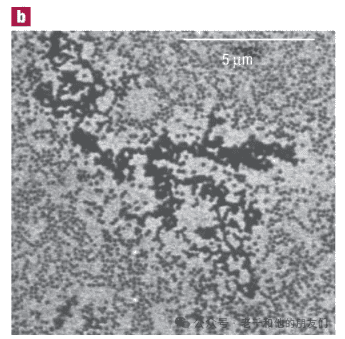

圖3?b,相同的顆?，F(xiàn)在分散在0.078 M硫酸鎂溶液中。在這種溶液中，粒子間勢發生改變，使得任何碰撞都會產生相當高的粘附概率，隨著聚集過程的進行，形成分形結構。聚集體的具體特性強烈依賴于鹽的濃度；在沒有任何鹽的情況下，粘附概率較低，形成的是膠體晶體而不是分形結構。
?
絕緣材料的無鍍膜成像?
ESEM在絕緣材料研究中具有獨特優勢。傳統CSEM需要對非導電樣品進行金屬鍍膜處理，這不僅增加了樣品制備復雜度，還可能掩蓋樣品表面的精細結構或改變其化學特性。ESEM通過氣體電離中和電荷積累，能夠直接對未處理的絕緣樣品進行高分辨率成像。
這一特性使ESEM在陶瓷材料、天然纖維、復合材料等研究領域發揮重要作用。例如，在水泥水化研究中，ESEM能夠觀察水化過程中的微觀結構演變；在天然纖維研究中，可以在保持纖維部分水合狀態的條件下研究其表面特性和微觀結構(圖5)。
圖5?在圓柱形橫截面的纖維素纖維上凝結的水滴的ESEM圖像。標尺代表50微米。這種圖像在液滴邊緣顯示出更清晰的輪廓（呈波紋狀形狀——即表面具有恒定的非零平均曲率），與光學顯微鏡相比，可以更容易地測定接觸角。
?
動態原位實驗
ESEM樣品腔可視為一個微型實驗處理單元，允許研究者在觀察過程中改變樣品狀態。通過調整溫度、壓力或引入反應氣體，可以實時觀察材料在不同條件下的行為和轉變過程。這種動態原位實驗?zāi)芰σ褢?yīng)用于多個研究領域，包括但不限于：
膠體系統的干燥和成膜過程(圖4)。朗格繆爾膜在氣–水界面上的形成與結構演變
水在固體表面的凝結與接觸角測定(圖5)。材料在不同濕度條件下的水合/脫水行為，以及礦物與巖石在模擬環境條件下的風化過程。
圖4?部分脫水乳膠的ESEM圖像。該乳膠由成膜顆粒組成，這些顆粒由甲基丙烯酸甲酯和2-乙基己基丙烯酸甲酯的共聚物構成。在脫水的這個階段，每個顆粒周圍仍有一層薄薄的水膜，顆粒尚未開始融合。
?
ESEM在生物學研究中的應用與挑戰
ESEM在生物學領域展示出巨大潛力，其最大優勢在于可以在接近天然狀態下觀察生物樣品，無需進行脫水、固定、鍍膜等可能引入人為因素的制備程序。這使得研究者能夠更真實地觀察生物結構的原始形態。
然而，與材料領域相比，ESEM在生物研究中的發展相對滯后，主要原因是進入該領域的研究者較少。此外，目前尚不明確是否可以在不損傷活細胞的情況下對其進行觀察。雖然在低放大倍數下電子劑量較低，可能提高細胞存活的可能性，但這也削弱了與光學顯微鏡相比的成像優勢。
盡管如此，對于需要電子顯微鏡級別分辨率的生物醫學研究而言，ESEM提供了一種減少樣品制備人為因素的重要選擇。研究者可能會觀察到與傳統方法有所不同的結構形態，這不應被視為ESEM的缺陷，而是傳統制備方法可能改變了樣品的真實狀態的證據。
絕緣材料無鍍膜成像的優勢
樣品原始特性的保留
對于絕緣樣品，如干燥的陶瓷、聚合物和半導體材料，ESEM最顯著的優勢在于免除了導電鍍膜的需求。傳統SEM中，為防止充電效應，研究者通常需要在樣品表面沉積納米級別的金、鉑或碳等導電材料。這一預處理步驟不僅增加了實驗復雜度，更為關鍵的是，鍍膜會不可避免地掩蓋樣品表面的精細結構，尤其是納米尺度的形貌特征。
ESEM通過在樣品腔室中引入特定氣體（通常為水蒸氣），在電子束作用下產生正離子，這些離子能有效中和樣品表面積累的負電荷，從而在保持樣品原始狀態的條件下實現高分辨率成像。這一特性對于需要精確表征表面結構的研究至關重要，如多孔材料的孔隙形態、晶體材料的晶面特征，以及聚合物材料的微觀結構等。
動態過程的實時觀察
無需鍍膜的另一顯著優勢在于可實現樣品動態變化的連續觀察。在傳統SEM中，一旦樣品發生物理或化學變化，新暴露的表面若為絕緣體，將立即產生充電效應。而ESEM則可以持續觀察變化過程，而不受充電問題的干擾。
這一特性使ESEM成為研究材料在各類刺激下響應行為的理想工具。例如，機械變形過程中的裂紋演化、熱處理中的相變現象、化學反應導致的表面形貌改變等，均可在ESEM中獲得連續且高分辨的觀察記錄。此類研究為理解材料的結構–性能關系提供了寶貴的直接證據。
溫度依賴性應用研究–高溫環境下的絕緣體研究
對于諸多絕緣材料，尤其是陶瓷與特定聚合物，高溫環境下的微觀行為研究具有重要學術與工業價值。ESEM在這一領域展現出顯著優勢，可將樣品腔室轉變?yōu)橐粋€微型反應器，在精確控制的溫度與氣氛條件下，實時追蹤材料變化。
以陶瓷材料為例，相變過程通常伴隨著晶體結構與表面形貌的顯著變化。在ESEM中，研究者可觀察到陶瓷原料從非晶態向晶態轉變的完整過程，包括成核、晶粒生長、晶界形成及演化等現象。這些觀察對于優化陶瓷制備工藝，提升產品性能具有直接指導意義。
值得注意的是，ESEM在高溫研究中的優勢不僅限于絕緣體，對于金屬材料的氧化、腐蝕等過程同樣具有重要應用價值。通過在腔室中引入特定反應性氣體，如氧氣或水蒸氣，可模擬材料在服役環境中的演變行為。甚至僅引入痕量氣體，也能誘導特定的表面反應，為材料科學研究提供豐富的實驗可能性。
低溫應用的潛力與挑戰
理論上，ESEM同樣適用于低溫條件下的材料研究。然而，冷凍ESEM的應用發展相對緩慢，在文獻中的報道較為有限。這主要受制于技術實現的復雜性，包括樣品冷凍過程中的結冰偽影控制、樣品轉移系統的設計，以及低溫條件下氣體環境穩定性的維持等挑戰。
隨著冷凍轉移裝置與ESEM鏡筒設計的不斷改進與整合，低溫ESEM技術有望在未來取得突破性進展。這將為研究水基材料、生物樣品以及低溫相變過程提供新的強大工具。潛在的應用領域包括低溫電子器件的工作機制研究、低溫條件下的電池材料行為、冰晶形成與演化過程，以及生物組織在低溫保存條件下的微觀結構變化等。
機械測試中的應用前景
ESEM在材料機械性能測試方面展現出獨特的優勢。傳統的機械測試中，樣品在應力作用下發生形變，新暴露的表面若為絕緣體，在電子顯微鏡觀察中將產生嚴重的充電問題。而ESEM中，由于氣體電離產生的正離子可持續中和新生表面的負電荷，因此能夠連續觀察變形過程中的微觀機制。
這一特性使得ESEM成為研究材料斷裂行為、疲勞機制、應變局域化現象以及微觀結構與宏觀力學性能關聯的理想平臺。例如，在復合材料研究中，ESEM可直接觀察纖維與基體間的界面失效過程；在金屬材料研究中，可追蹤位錯運動與裂紋擴展的動態行為；在陶瓷材料中，可揭示脆性斷裂的微觀機制。
盡管ESEM在機械測試方面的研究報道目前相對較少，但隨著原位測試技術的發展及ESEM系統性能的提升，這一領域的文獻數量預計將顯著增長。研究重點可能集中于開發更精確的微納米級原位力學測試裝置，以及解析在復雜環境條件下材料的力–熱–化學多場耦合響應機制。
ESEM圖像的解釋挑戰
傳統解釋框架的適用性
迄今為止，ESEM圖像的解釋通常沿用了傳統CSEM的理論框架，即認為二次電子信號主要反映樣品的表面形貌信息，而背散射電子信號則主要反映材料的原子序數分布。在大多數實驗條件下，這一解釋框架確實適用，使得研究者能夠從ESEM圖像中獲取樣品的基本形貌與成分信息。
然而，隨著對ESEM成像機制研究的深入，研究者逐漸認識到，氣體環境的引入使得電子–樣品–氣體三者之間的相互作用變得更為復雜。例如，背散射電子與氣體分子碰撞可能產生額外的二次電子，這些電子雖然對總信號的貢獻相對有限，但在特定條件下仍會對圖像形成產生影響。
加速電壓對ESEM圖像的影響機制與CSEM相似——更高的電壓使電子能夠更深地穿透樣品，提供更多的內部信息，但會降低表面細節的分辨率。然而，在某些特定條件下，ESEM中觀察到的現象難以僅從傳統理論解釋。例如，當乳膠薄膜逐漸失去水分時，其顆粒邊緣呈現出特殊的明亮環狀結構，這種現象難以單純從形貌因素解釋，表明在ESEM圖像中，存在其他影響襯度形成的機制。
復雜襯度機制的探索
隨著對絕緣材料研究的深入，科學家發現ESEM中的圖像襯度形成機制遠比最初設想的復雜。一系列研究表明，ESEM能夠展現一些在傳統SEM中被金屬鍍膜掩蓋的襯度信息，這些信息與樣品的本征電子特性密切相關。
當前對ESEM襯度機制的理解尚未完全統一，但普遍認同的是，襯度的產生與電子產率(electron yield)的變化密切相關。一種解釋認為，這種變化源于生成的電子在傳播到樣品表面的過程中，因為局部電子結構差異而經歷不同的能量損失過程。這一機制使得ESEM能夠區分半導體中的摻雜濃度差異、可視化絕緣體中的鐵電疇結構，以及區分化學性質相似的不同聚合物。
以雙嵌段共聚物為例，ESEM能夠清晰展示其層狀相中的顯著襯度，這種襯度來源于聚合物內部的電子特性差異，而非簡單的形貌或成分變化。同樣，在水鋁石等礦物樣品中，觀察到的襯度通常被歸因于“電荷襯度成像(CCI)”機制，這一現象表明局部電荷積累影響了二次電子的產生率，而這種效應與礦物中的雜質分布密切相關。

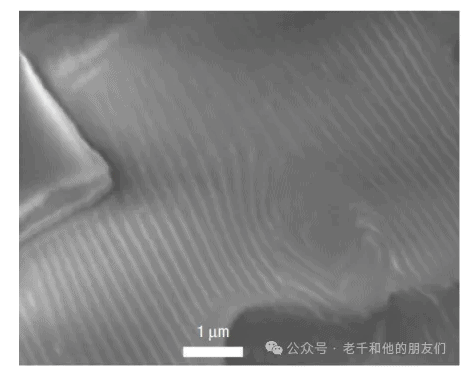

圖6?聚苯乙烯–聚異戊二烯嵌段共聚物的ESEM圖像，其中聚苯乙烯的體積分數約為50%。在這種情況下，聚苯乙烯形成較暗的片層。與傳統的對其中一相進行染色（例如用四氧化鋨）的方法相比，這種方法的優點是無需樣品制備，并且避免了由染色引起的膨脹等人為因素。圖像由英國謝菲爾德大學A.J.Ryan和C.Salou提供。
?
然而，襯度形成的完整機制遠比單一因素解釋復雜。有效的二次電子產率是多參數的函數，不僅依賴于樣品內部的電荷移動性，還與腔室氣體環境中的離子行為直接相關。研究發現，氣體離子并非完全被動地中和表面電荷，它們通過與發射電子的復合作用，影響了進入探測系統的有效電子數量，從而對最終圖像的襯度產生影響。
這種動態過程為ESEM襯度研究帶來了更多挑戰，同時也為新型表征方法開辟了可能性。雖然目前對ESEM中襯度形成的完整機制尚未完全闡明，但其在材料表征中的潛在價值毋庸置疑，特別是在研究絕緣材料的電子性質、缺陷分布以及相界面特性等方面。
ESEM技術前景與發展方向
當前局限性分析
那么，ESEM的未來是什么？盡管ESEM在材料表征領域展現出廣闊前景，但當前技術仍存在若干亟待解決的問題。首要挑戰在于探測器性能的局限性。真正意義上的ESEM主要依賴于電子信號檢測，但現有探測器難以實現純二次電子的選擇性檢測，背散射電子探測器的性能同樣有待提升。對于可變壓力SEM(VP-SEM)的其他變種，探測器相關研究更為匱乏。
探測器設計無疑是未來ESEM技術改進的重點方向之一，突破性的探測器技術有望顯著提升信號質量與成像能力，為更精確的材料表征提供支持。
另一技術瓶頸在于定量分析能力的不足。雖然ESEM具備與CSEM相似的能譜分析(EDS)功能，但氣體環境的存在使得光譜解釋過程更為復雜。同時，電子圖像中觀察到的襯度變化雖然反映了樣品局部特性的差異，但當前尚無法將這些襯度信息進行精確定量，用于相組成的準確識別與表征。
這些挑戰指向了未來研究需要重點解決的幾個核心問題：二次電子產率如何受樣品局部特性與操作參數的定量影響，以及如何在當前探測器技術條件下，將電子產率的變化轉化為可靠的定量分析信號。
多技術集成與應用拓展
盡管面臨諸多挑戰，ESEM展示樣品真實電子發射特性的能力（無鍍膜掩蓋）使其在非均質絕緣體研究中具有無可替代的優勢。在某些方面，ESEM與低電壓FESEM展現出相似的表征能力，但ESEM不受高真空條件的限制，這為其應用領域開辟了更廣闊的空間。
未來ESEM技術發展的一個重要方向是多技術集成與應用拓展。例如，WetSTEM（濕態掃描透射電子顯微技術）、EBSD（電子背散射衍射）、WDS（波長色散X射線光譜）、EDS（能量色散X射線光譜）、拉曼光譜、EBIC（電子束感生電流）、CL（陰極發光）等表征技術已開始與ESEM平臺進行集成，為材料研究提供多維度、多尺度的綜合信息。同時，各類原位測試技術，如拉伸臺、加熱臺等的集成，進一步拓展了ESEM的應用范圍。

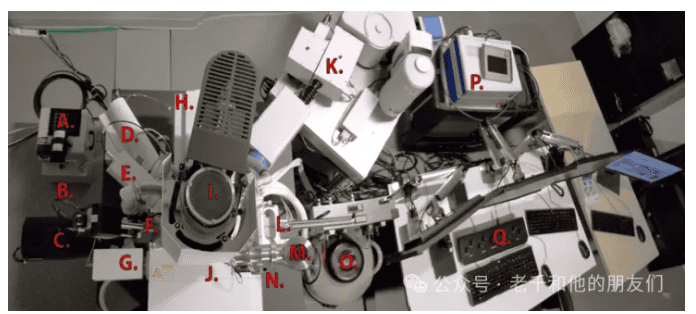

俄亥俄州立大學電鏡中心的Quattro ESEM（俯視圖）
A)?用于冷卻和加熱臺的平臺冷卻器，B) EDAX Octane Elect EDS?探測器，C) ?EDAX Velocity EBSD?探測器，D)?可伸縮BSE探測器，E) ET探測器，F)?快速電子束消隱器，G)低真空二次電子探測器，H)?可伸縮?STEM?探測器，K) Horiba?全光譜CL探測器（全色探測器、多光柵、CCD?和?InGaAs?探測器）。L)?低溫用氣鎖，M)?冷阱，?O)?液氮冷臺?CryoMAT，P) Kammrath-Weiss?拉伸/壓縮平臺
?
可以預見，隨著技術的不斷進步，ESEM將在越來越多的材料研究領域發揮重要作用。盡管目前襯度形成機制還未被完全解析，但ESEM在樣品制備簡化、動態實驗條件控制以及特殊信息獲取方面的優勢已經得到廣泛認可。對于復雜的濕態樣品，實驗設計與參數控制可能仍具挑戰性，這也是當前使用該技術的研究群體相對有限的原因之一。然而，隨著技術的成熟與應用經驗的積累，ESEM有望吸引更多研究人員的關注與應用，為材料科學與工程領域的創新研究提供強大支持。
