離子濺射儀
離子濺射儀，一般是用來給SEM掃描電鏡中非導電樣品鍍膜，使得樣品擁有良好的導電性能，避免產生荷電效應，從而能看到更好的電鏡效果圖。我司提供的鍍膜儀有噴金儀和鍍碳儀，以及鍍金鍍碳一體的離子濺射儀。其中噴金儀用的原理即是離子濺射，離子濺射的噴金儀可用于大部分樣品，尤其是對熱敏感的生物樣品，而鍍碳儀用的則是熱蒸鍍，因?yàn)殄兡み^(guò)程會產生高溫，所以不適合熱敏感樣品鍍膜。

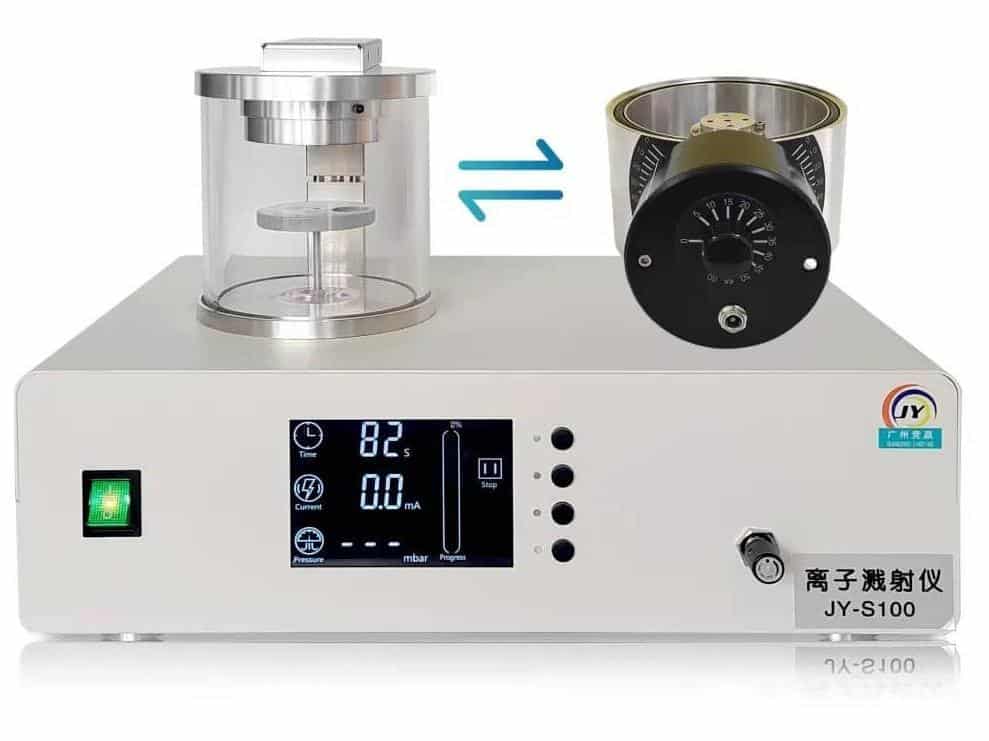

JY-S100離子濺射儀
JY-S100磁控離子濺射儀是一款結構緊湊的桌面小型鍍膜系統，特別適用于掃描電鏡成像中非導電樣品高質量鍍膜。
JY-S100 PLUS離子濺射儀
JY-S100PLUS 是一款桌上型冷態磁控濺射鍍膜系統，標配旋轉傾斜樣品臺，特別適用于各種表面形貌的非導電樣品在掃描電鏡成像中的高質量鍍膜，也可滿足電極鍍膜，半導體等材料鍍膜的要求。

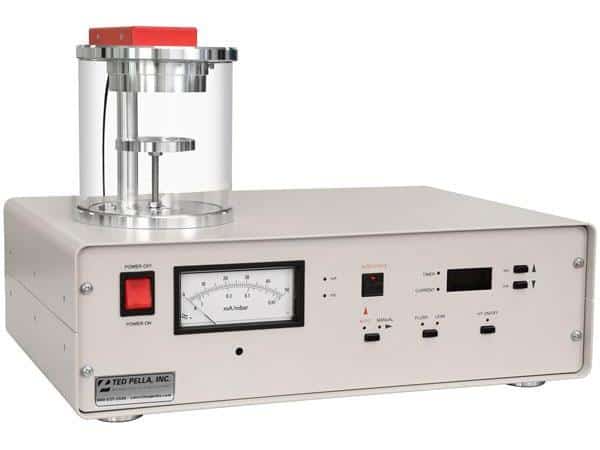

Ted Pella 108 Auto離子濺射鍍膜儀
進口Ted Pella 108 Auto是一款結構緊湊的可放置于桌面的小型全自動鍍膜設備，特別適用于掃描電鏡成像中非導電樣品高質量鍍膜。

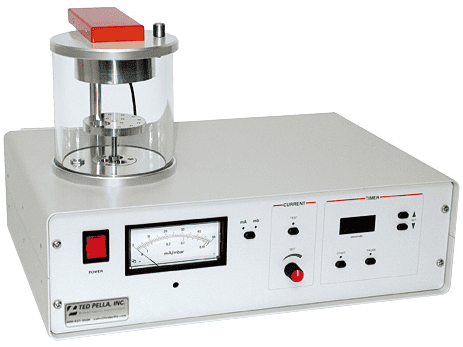

Ted Pella 108 manua離子濺射儀
進口Ted Pella 108?manual是一款結構緊湊的半自動桌上型鍍膜系統，特別適用于掃描電鏡成像中非導電樣品高質量鍍膜，可使用多種金屬靶材：Au， Au/Pd,，Pt,，Pt/Pd（Au靶為標配）。

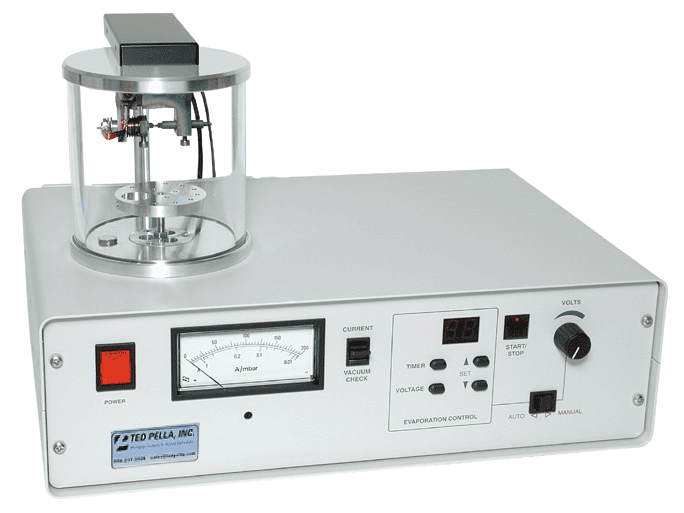

Ted Pella 108C鍍碳儀
進口Ted Pella 108C是用于掃描電鏡能譜分析的小型桌面型鍍碳儀。108C中使用的高純碳棒可以在高倍條件下得到高質量的鍍膜效果。

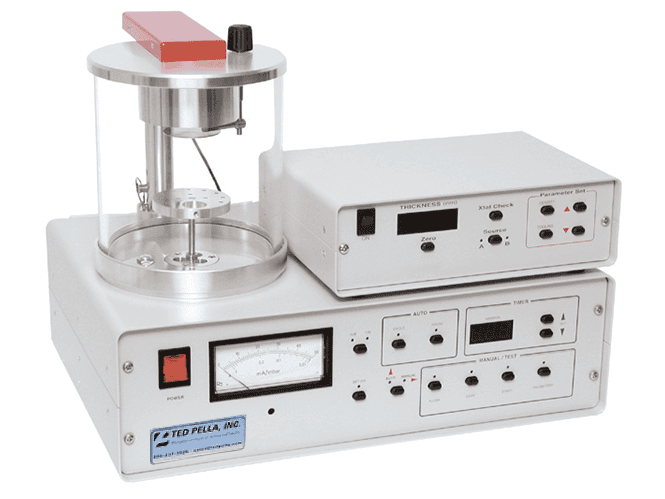

Ted Pella 108 Auto SE噴金儀
Ted Pella 108 Auto SE是一款帶有大樣品室的離子濺射噴金儀，樣品室尺寸為：直徑150mm x 165mm 高，特別適用于掃描電鏡成像中非導電樣品高質量鍍膜。

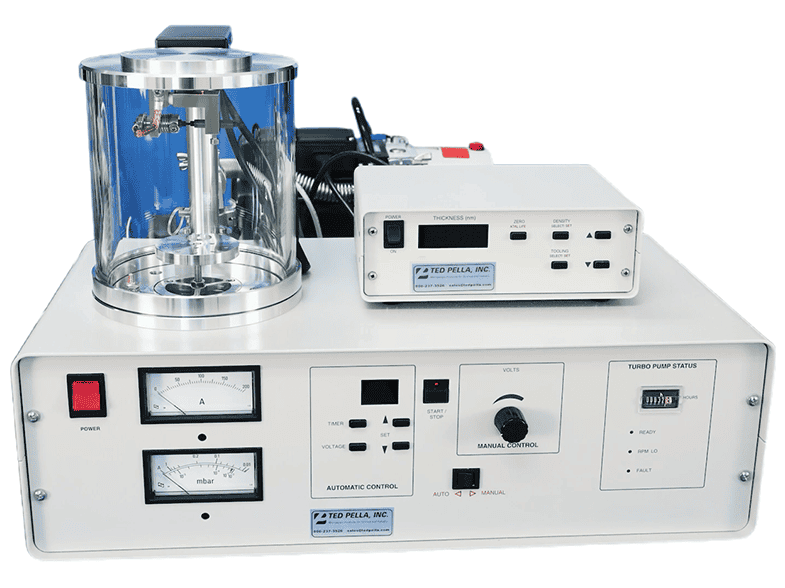

Ted Pella 208C高真空鍍碳儀
Ted Pella 208C高真空鍍碳儀為SEM、TEM、STEM、EDS/WDS、EBSD和微探針?lè)治鎏峁└哔|(zhì)量的鍍膜技術。系統結構緊湊，所占空間小。樣品室直徑150mm，可快速抽真空進行鍍膜處理，處理周期約10分鐘。

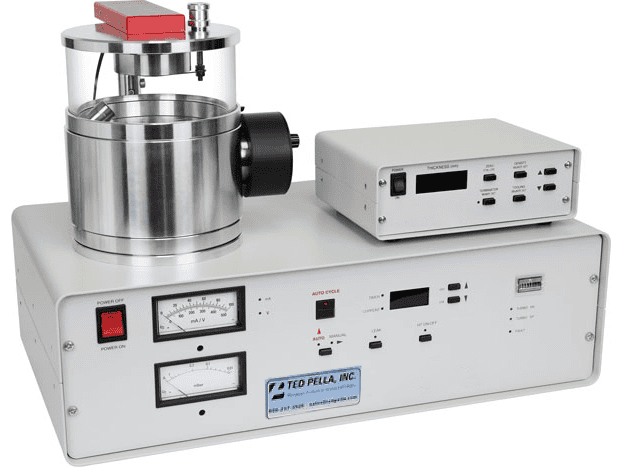

Ted Pella 208HRD高真空離子濺射儀
Ted Pella 208HRD高分辨離子濺射儀為場發射掃描電鏡應用中遇到的各種樣品噴鍍難題提供真正的解決方案。高分辨膜厚控制儀分辨率小于0.1nm，其作用是對所鍍薄膜的厚度進行精確控制。
JYSC-110離子濺射儀
JYSC-110型離子濺射儀主要用于掃描電子顯微鏡樣品鍍覆導電膜（金膜），儀器操作簡單方便，是配合SEM 制樣的儀器。設備配有微量充氣閥調節工作真空，在 20Pa 真空保護。同時，配有專用進氣口和微量充氣調節裝置，以方便空氣或氬氣等工作氣體充入。

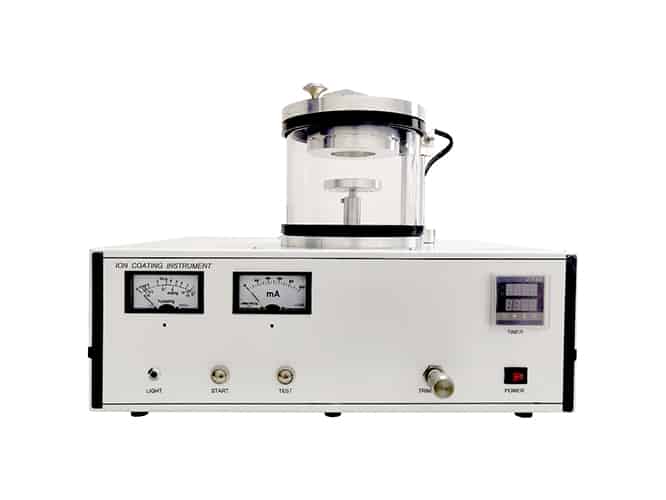

JYSC-1000離子濺射儀
JYSC-1000型小型磁控離子濺射儀主要用于SEM制樣樣品鍍導電膜（如金膜）或材料鍍膜，儀器性能穩定，操作簡單方便。采用磁控冷態濺射，基本不升溫，保護樣品。

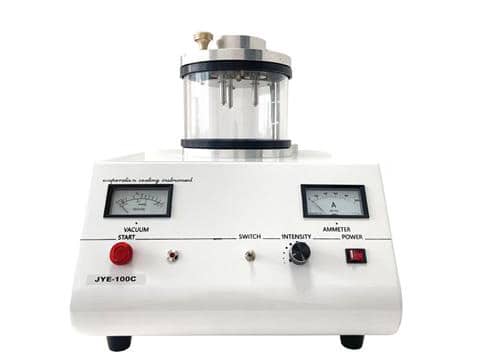

JYE100C噴碳儀
JYE100C型小型噴碳儀主要用于掃描電鏡 EDS 樣品鍍導電膜 ，儀器操作簡單方便，是配合 SEM 制樣的儀器。
離子濺射儀配套靶材
離子濺射儀鍍膜的效果會受到目標樣品相互作用的影響，所以應該根據實際樣品來選擇合適的靶材。大多數濺射材料都具有較高的二次電子（SE）產生率，而有較低原子序數的濺射材料更適合于樣品的背散射電子（BSE）成像。目前用的比較多的是金靶和鉑靶。金靶濺射后顆粒較大，所以高倍成像更適合用鉑靶在高真空下鍍膜。

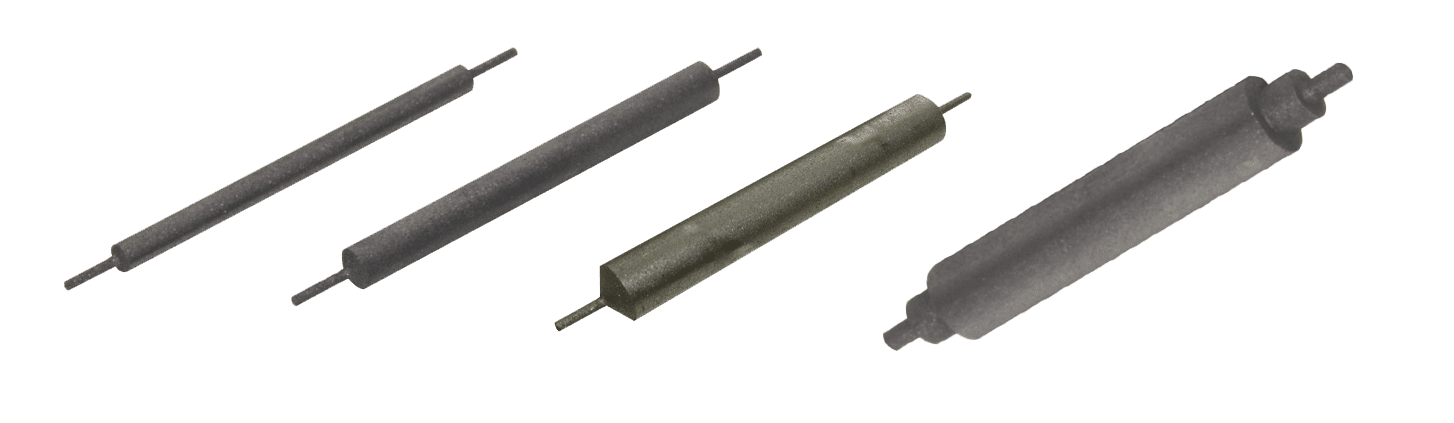

鍍碳儀配套碳棒
光譜純的碳棒，雜質等于或小于2ppm。可應用于TEM，F(xiàn)ESEM，F(xiàn)IB，WDS，EBSD，Microprobe和SEM / EDS。
